| Description: | Incidence oilless en laiton à haute résistance de Speical | Matériel: | CuZn25Al6Fe3Mn3+Graphite |
|---|---|---|---|
| Lubrification: | le graphite a lubrifié, sans maintentance | Caractéristique: | Charge élevée spéciale, dureté élevée |
| Application: | machine en plastique d'injection | Avalibility: | L'incidence cylindrique d'Oiles, a bridé l'incidence en bronze de graphite |
| Mettre en évidence: | Douille spéciale en bronze graphite,huiles en laiton à bague en graphite Bronze,huiles en laiton |
||

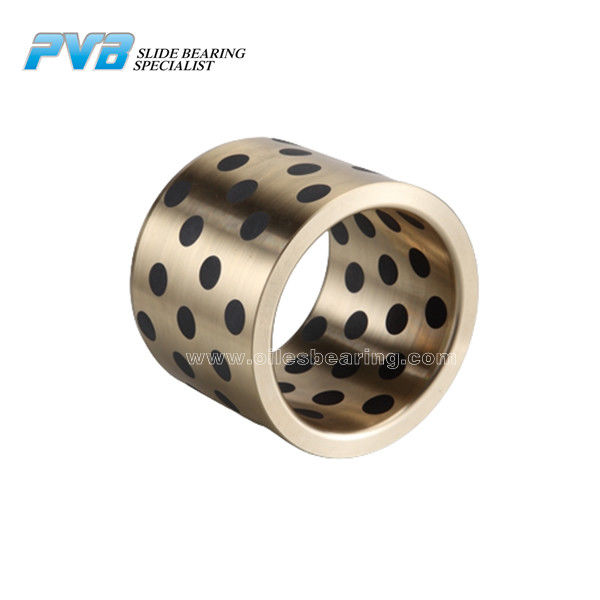

JDB-10S Roulement autolubrifiant spécial en laiton à haute résistance Oiles Bronze Graphite
Le roulement en bronze sans huile branché au graphite JDB-10S est fabriqué en laiton spécial à haute résistance de coulée centrifuge avec du graphite rempli.La dureté du matériau de base peut être supérieure à HB250. Ce type de roulement autolubrifiant est également appelé roulement sans huile #500, roulement à huile en laiton, douille coulissante en cuivre, roulement coulissant rempli de lubrifiant solide, douille de guidage sans huile 500 et roulement rempli de graphite.
Matériel
CuZn25Al6Fe3Mn3+Graphite
Le lubrifiant PTFE ou SL4 peut être fabriqué en fonction des besoins
Détails du matériau de base en bronze
| Composition chimique du matériau CuZn25Al6Fe3Mn3 | ||||||||
| % | Cu% | Pb % | Sn % | Zn% | Fe% | Ni% | Al% | Mn% |
| Min. | 60,00 | 0,00 | 0,00 | 22h00 | 2,00 | 0,00 | 5,00 | 2,50 |
| Max. | 66,00 | 0,20 | 0,20 | 28.00 | 4.00 | 1,00 | 7,50 | 5,00 |
Caractéristiques
Disponibilité
Application
JDB-10S Le roulement d'huiles de graphite en bronze à haute résistance est largement utilisé dans les usines de coulée continue, les machines minières, les machines d'ingénierie, les machines de moulage par injection.
données techniques
|
Matériel |
CuZn25Al6Fe3Mn3 |
|
Densité |
8 |
|
Dureté HB |
≥250 |
|
Résistance à la traction MPa |
≥800 |
|
Limite d'élasticité MPa |
≥450 |
|
Allongement % |
≥8 |
|
Coefficient de dilatation thermique |
1.9x10*%/°C |
|
Max.Temp. |
-40~+300°C |
|
Max.charge MPa |
75 |
|
Max.vitesse m/s (sec) |
0,1 |
|
Max.Vitesse m/s(Lubrifié) |
0,25 |
|
Max.PV (N/mm² *m/s)(sec) |
1,65 |
|
Max.PV (N/mm² *m/s)(Lubrifié) |
3.25 |
Code international du matériau de base en bronze
| Nom commun | Code international | ||||||
| Standard | Chine | Allemagne | Japon | européen | Britanique | Italie | Américain |
| GB1176-87 | VACARME | JIS | (EN 1982) | BS 1400 | JM | ASTM (UNS) | |
| Bronze au manganèse | ZCuZn25Al5Mn4Fe3 | CuZn25Al5 | CAC304/HBsC4 | HTB2 | JM-18 | C86300(SAE430B) | |
| Nickel-Aluminium Bronze | CuAl10Ni5Fe5 | G-CuAl10Ni | AlBC3 | CB333G | AB2 | JM7-15 | C95500 |
| Bronze au plomb / Gun Metal | ZCuSn5Pb5Zn5 | CuSn5ZnPb | BC6 /BC6C | CC491K / CB491K | LG2 | JM1-15 | C83600(ASTM B 505) |
| Bronze au plomb / Gun Metal | ZCuSn7Zn4Pb7 | G-CuSn7ZnPb,RG-7 | CC493K | LG2 | JM-1 | C93200(SAE660) | |
| Bronze à l'étain | ZCuSn12 | G-CuSn12 | CAC503B | CC483K /CB483K | PB2 | JM3-15 | C90800(ASTM B 427) |
| Bronze à l'étain à haute teneur en plomb | ZCuSn10Pb10 | CuSn10Pb10-C | CC495K / CB495K | LB2 | JM-15 | C93700 / SAE64 | |
| Bronze à l'étain à haute teneur en plomb | CuSn7Pb15 | CuSn7Pb15-C | CC496K | AB2 | JM-4 | C93800 | |
Suggestion de montage
Boîtier – Ø : chanfrein de montage, min.1,5 mm x 15-45°
Matériau de l'arbre : Acier trempé, rugosité de surface < Rz 6,3
Arbre : biseau de montage, 5 mm x 15°, bords arrondis
Mandrin d'emmanchement à force : L'application d'un mandrin d'emboîtement à force adéquate est conseillée.Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage.
