| Description: | Bague en bronze enveloppée | Matériel: | CuSn8P0.3 ; CuSn6P0.1 |
|---|---|---|---|
| Lubrification: | Graisse d'huile, poches de lubrification | À l'intérieur de la surface: | Poches de diamant, poches rondes |
| Application: | Cylindres, grues, machine d'agriculture | Avalability: | Buisson en bronze droit, bague en bronze à flasque, rondelle de poussée |
| Mettre en évidence: | Roulements en bronze cusn8 à paroi mince,roulement en bronze cusn8 enveloppé,bague en bronze enveloppée avec poche d'huile |
||

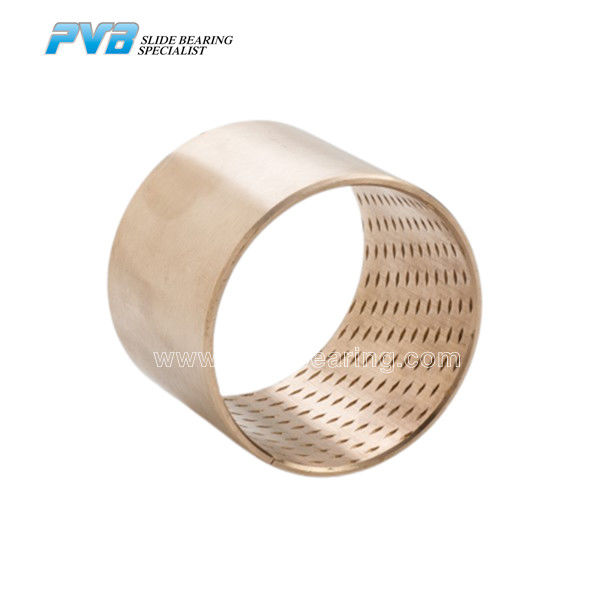

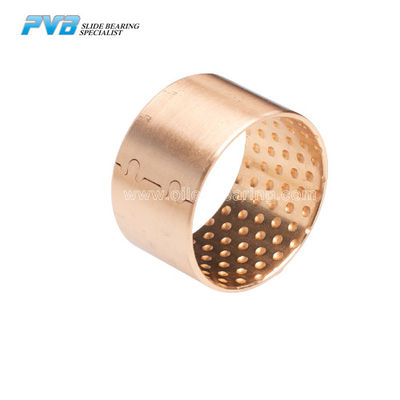

PVB090 Palier en bronze enveloppé à paroi mince avec poches d'huile
La douille en bronze enveloppée de PVB090 est fabriquée en alliage de bronze haute densité spécialement formulé avec des identifications d'huile de diamant ou hémisphériques.Ce type de roulement en bronze est également appelé roulement coulissant en bronze FB090, roulement en bronze WB800, paliers lisses enveloppés de bronze PRM.
Structure matérielle
Matériau : CuSn8P0.3 (DIN ISO 4382-2:1991)
| Taper | Cu% | Sn % | P % |
| Bague en bronze PVB090 | 91.3 | 8.5 | 0,2 |
La composition chimique du matériau se réfère à la norme DIN17662 ISO 4382-2 : 1991 ;CW453K
La proportion de composition réelle est autorisée à augmenter ou à diminuer dans une certaine plage en fonction de la norme
La douille enveloppée de bronze PVB utilise des bandes de bronze haute densité pour rouler les poches d'huile sphériques comme structure matérielle.
Caractéristiques
Performances de fonctionnement
| PVB090 bagues en bronze | Performance |
| Fonctionnement à sec | Pauvre |
| Fonctionnement lubrifié | Bien |
| Fonctionnement graissé | Bien |
| Usinable | Consulter l'ingénieur d'applications |
| Conforme RoHS | Conforme |
Disponibilité
Taille de bague en bronze standard
Roulement cylindrique en bronze PVB090.pdf Roulement en bronze à bride PVB090.pdf
Application
La douille en bronze enveloppée de PVB090 est largement utilisée dans les machines de levage, les machines de construction, les automobiles, les tracteurs, les camions, les machines-outils et certains moteurs minéraux.
données techniques
| Max.Charger | Statique | 120N/mm² | Élongation | 40% |
| Dynamique | 40N/mm² | Plage de température de fonctionnement | -100℃~+200℃ | |
| Max.Vitesse (lubrifié) | 2m/s | Coefficient de friction | 0,08~0,25 | |
| Max.PV | 2.8N/mm²*m/s | Conductivité thermique | 58W(m*K)-1 | |
| Résistance à la traction | 450N/mm² | Coefficient de dilatation thermique | 18.5*10-6*K-1 | |
| Dureté de l'alliage | HB 110-150 | |||
Détails de la tolérance
Logement ØH7
Ø intérieur douille après montageH9
Tolérance de l'arbref7
Suggestion de montage
Boîtier : biseau de montage min.1,5 mm × 15-45°
Matériau de l'arbre : Acier, trempé ou non revenu, rugosité de surface ≤ Rz 4-6
Arbre : biseau de montage 5 mm x 15°, bords arrondis
L'application d'un mandrin d'ajustement de force adéquat est conseillée.Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage.
Coller : l'adhésif ne doit pas entrer en contact avec la surface de glissement
