| Description: | Incidence en bronze en aluminium d'oiles | Matériel: | CuAl10Ni5Fe5+Graphite |
|---|---|---|---|
| Lubrification: | le graphite a lubrifié, sans maintentance | Norme: | DIN 1850/OIN 4379 |
| Application: | Industrie marine, équipements gauches | Avalibility: | Incidence en bronze cylindrique, bague en bronze colletée, rondelle de poussée en bronze |
| Mettre en évidence: | Lubrifiant solide pour roulement en bronze graphite,huiles de roulement en bronze graphite ISO,bague en bronze graphite aluminium |
||

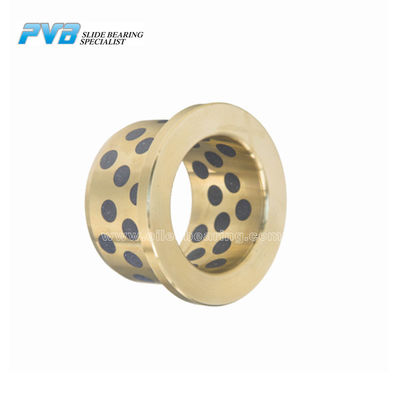

JDB-30 Lubrifiants solides Bouché Aluminium Bronze Huiles autolubrifiantes Roulement
La douille d'huiles en bronze d'aluminium JDB-30 est fabriquée à partir d'un matériau de base en alliage d'aluminium avec du graphite, du PTFE ou du SL4. Roulement, roulement à glissement en lubrifiant solide, huiles 500 roulement en bronze et roulement autolubrifiant JM7-15.
Matériel
CuAl10Ni5Fe5+Graphite
Le lubrifiant PTFE ou SL4 peut être fabriqué en fonction des besoins
| Composition chimique du matériau CuAl10Ni5Fe5 | ||||||||
| % | Cu% | Al% | Ni% | Fe% | Mn% | Sn % | Pb % | Zn% |
| Min. | 76,00 | 10.00 | 3,00 | 3,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| Max. | 83,00 | 11h50 | 5,50 | 5,50 | 3,50 | 0,10 | 0,03 | 0,40 |
Caractéristiques
Disponibilité
La douille cylindrique, la douille à collerette, la rondelle de butée et la plaque coulissante sont de fabrication standard.
Des conceptions et des matériaux spéciaux peuvent être fabriqués selon votre conception.
Application
La douille en bronze d'aluminium JDB-30 est largement utilisée pour les applications marines, les pièces de machines, les roues à vis sans fin, les guides de soupape et les sièges dans les moteurs d'avion, les pièces résistantes à la corrosion, les bagues, les engrenages, les vers, les crochets et paniers de décapage, les agitateurs
données techniques
|
Matériel |
CuAl10Ni5Fe5 |
|
Densité |
7.8 |
|
Dureté HB |
≥150 |
|
Résistance à la traction MPa |
≥500 |
|
Limite d'élasticité MPa |
≥260 |
|
Allongement % |
≥10 |
|
Coefficient de dilatation thermique |
1.6x10*%/°C |
|
Max.Temp. |
-40~+400°C |
|
Max.charge MPa |
50 |
|
Max.vitesse m/s (sec) |
0,5 |
|
Max.Vitesse m/s(Lubrifié) |
2.5 |
|
Max.PV (N/mm² *m/s)(sec) |
1 |
|
Max.PV (N/mm² *m/s)(Lubrifié) |
1,65 |
Code international du matériau de base
| Nom commun | Code international | ||||||
| Standard | Chine | Allemagne | Japon | européen | Britanique | Italie | Américain |
| GB1176-87 | VACARME | JIS | (EN 1982) | BS 1400 | JM | ASTM (UNS) | |
| Bronze au manganèse | ZCuZn25Al5Mn4Fe3 | CuZn25Al5 | CAC304/HBsC4 | HTB2 | JM-18 | C86300(SAE430B) | |
| Nickel-Aluminium Bronze | CuAl10Ni5Fe5 | G-CuAl10Ni | AlBC3 | CB333G | AB2 | JM7-15 | C95500 |
| Bronze au plomb / Gun Metal | ZCuSn5Pb5Zn5 | CuSn5ZnPb | BC6 /BC6C | CC491K / CB491K | LG2 | JM1-15 | C83600(ASTM B 505) |
| Bronze au plomb / Gun Metal | ZCuSn7Zn4Pb7 | G-CuSn7ZnPb,RG-7 | CC493K | LG2 | JM-1 | C93200(SAE660) | |
| Bronze à l'étain | ZCuSn12 | G-CuSn12 | CAC503B | CC483K /CB483K | PB2 | JM3-15 | C90800(ASTM B 427) |
| Bronze à l'étain à haute teneur en plomb | ZCuSn10Pb10 | CuSn10Pb10-C | CC495K / CB495K | LB2 | JM-15 | C93700 / SAE64 | |
| Bronze à l'étain à haute teneur en plomb | CuSn7Pb15 | CuSn7Pb15-C | CC496K | AB2 | JM-4 | C93800 | |
Suggestion de montage
Boîtier – Ø : chanfrein de montage, min.1,5 mm x 15-45°
Matériau de l'arbre : Acier trempé, rugosité de surface < Rz 6,3
Arbre : biseau de montage, 5 mm x 15°, bords arrondis
Mandrin d'emmanchement à force : L'application d'un mandrin d'emboîtement à force adéquate est conseillée.Une lubrification à la graisse de la surface extérieure peut être nécessaire lors du montage.
