| Beschreibung: | Zusammengesetztes Gleitlager des Edelstahls PTFE | Material: | Rostfreies Steel+Bronze+PTFE |
|---|---|---|---|
| Oberfläche: | Tin Plating | Standard: | LÄRM 1494/ISO 3547 |

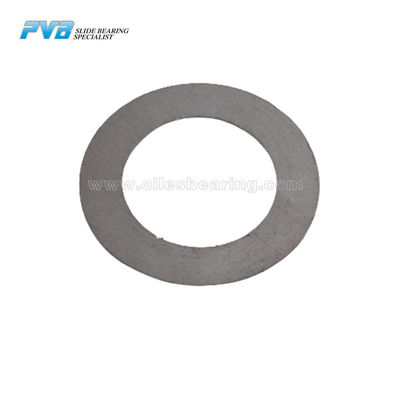

| Schmiermittel: | Maintentance-frei, Selbstschmieren | Verfügbarkeit: | Zylinderförmige Buchse, flanschte Bush, Druckscheibe, Platte |
| Hervorheben: | Zurück zeichnete PTFE das Mit Büschen bepflanzen der zusammengesetzten Ebene,SS304 Rückseite PTFE zeichnete Buchse,Zusammengesetzter einfacher Selbst geschmierte Buchse |
||

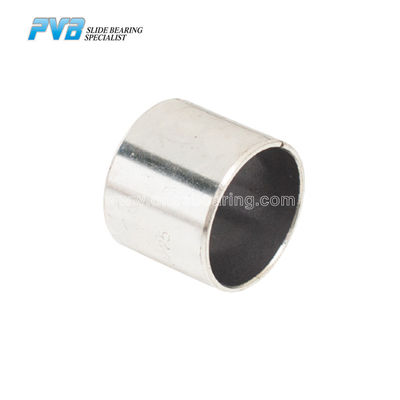

Rückseite PTFE des Edelstahl-PVB012 zeichnete Selbst-geschmierte zusammengesetzte einfache Buchse
Der Selbst des Edelstahls PVB012, der DU bearing schmiert, ist eine spezielle Art DU bushing. Sie nimmt Edelstahl als Grundmaterial, das als mittlere Schicht und PTFE als Laufschicht sinterbronziert ist. Diese Art der Selbst, der Lager schmiert, wird auch SF-1S DU bearing, SS DU bushing, einfaches mit Büschen bepflanzendes Lager der Buchse, des Edelstahls SS316 und usw. des Ärmels des Edelstahls SS304 genannt
Materielle Struktur
1. PTFE mit Pb 0.01~0.03mm
2. Poröse Bronze-0.2~0.3mm
3. Edelstahl, der 0.7~2.3mm unterstützt
4. Tin Plating
Eigenschaften
Verfügbarkeit
Anwendung
PVB012 Edelstahl DU bushing ist für Färbungsmaschine, Ozeanindustrie, chemische Industrie, Ventile, Nahrungmaschine und usw. weitverbreitet
Technische Daten
| Spezifische Tragfähigkeit (statisch) | ≤ 250 [N/mm] | |
| Spezifische Tragfähigkeit (Dynamik) | ≤ 140 N/mm mit niedrigen Geschwindigkeiten | |
| Spezifische Tragfähigkeit (drehendes Oszillieren) | ≤60N/m | |
| Reibwert | 0,08 bis 0,2 (trockene) 0,02 bis 0,08 (hydrodynamisch) | |
| Temperatur | -200 bis +280 [°C] | |
| Trockener Betrieb Pv (Kurzzeitbetrieb) des Maximums | 3.6N/mm/s | |
| Max. trockener laufender Pv (Dauerbetrieb) | 1.8N/mm/s | |
| Max. Geschwindigkeit (trockener Betrieb) | 2m/s | |
| Max. Geschwindigkeit (hydrodynamische Operation) | >2m/s | |
Toleranz-Details
Wohnung ØH7
Mit Büschen bepflanzen inner-Ø nach mountingH9
Welle tolerancef7 zu h8
Mouting-Vorschlag
Wohnung: Befestigung der Schrägfläche Min. 1,5 Millimeter x 15-45°
Wellen-Material: Stahl, verhärtet oder ungehärtet, Oberflächenrauigkeit ≤ Rz 2-3
Welle: Montageschrägfläche 5 Millimeter x 15°, Ränder rundete
Die Anwendung eines passenden Dorns der ausreichenden Kraft ist ratsam. Fettschmierung der Außenseite ist möglicherweise bei der Befestigung notwendig.
