| Beschreibung: | TOLLPATSCH Lager | Material: | Bronze+ sinterbronziertes +PTFE |
|---|---|---|---|
| Oberfläche: | Verkupferung | Standard: | LÄRM 1494/ISO 3547 |
| Schmierung: | Selbst schmierend/Maintentance-frei | Standardform: | Gerade TOLLPATSCH Buchse/angeflanschte TOLLPATSCH Buchse/Druckscheiben/Streifen |
| Hervorheben: | Bronzezusammengesetzte Buchse der rückseiten-PTFE,Zusammengesetzte Buchse PTFE sinterte,Gesinterte PTFE gezeichnete Buchse |
||

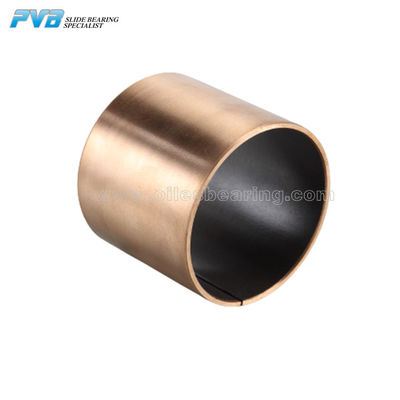

PVB011 zeichnete Bronzerückseite PTFE selbstschmierende zusammengesetzte einfache Buchse
PVB011 PTFE zeichnete selbstschmierendes TOLLPATSCH-Bronzelager wird gemacht von Bronze zurück mit sinterbronziertem Pulver und PTFE-Schicht. Diese Art des Gleitlagers wird auch TOLLPATSCH Buchse, zusammengesetztes Gleitlager des BREIS P11, hintere überzogene selbstschmierende Bronzebuchse, ölfreie Bronzebüsche, SF-1B oiless Lager, einfache trockene gleitende Bronzelager genannt.
Materielle Struktur
1.PTFE mit Pb 0.01~0.03mm
2.Porous Bronze 0.2~0.3mm
3.Bronze Schutzträger 0.7~2.3mm
Eigenschaften
Standardgrößen-Tabelle
PVB011 zylinderförmiger TOLLPATSCH Bushing.pdf Flansch PVB011 TOLLPATSCH Bushing.pdf PVB011DU-B stieß Washer.pdf
Anwendung
PVB011 bronzieren basierte DU bushing ist weitverbreitet in der Stahlmetallurgieindustrie, in den Zement-Injektions-Pumpen und in scrow Förderern der Maschinen-, Marine- und Offshoreausrüstung und und so weiter färben Maschinerie.
Technische Daten
| Spezifische Tragfähigkeit (statisch) | ≤ 250 [N/mm] | |
| Spezifische Tragfähigkeit (Dynamik) | ≤ 140 N/mm mit niedrigen Geschwindigkeiten | |
| Spezifische Tragfähigkeit (drehendes Oszillieren) | ≤60N/m | |
| Reibwert | 0,03 bis 0,25 | |
| Temperatur | -200 bis +280 [°C] | |
| Max. trockener Betrieb Pv (Kurzzeitbetrieb) | 3.6N/mm/s | |
| Max. trockener laufender Pv (Dauerbetrieb) | 1.8N/mm/s | |
| Max. Geschwindigkeit (trockener Betrieb) | 2m/s | |
| Max. Geschwindigkeit (hydrodynamische Operation) | >2m/s | |
Toleranz-Details
Wohnung Ø: H7
Mit Büschen bepflanzen inner-Ø nach der Befestigung: H9
Wellentoleranz: f7 BIS h8
Mouting-Vorschlag
Wohnung: Befestigung der Schrägfläche Min. 1,5 Millimeter x 15-45°
Welle: Montageschrägfläche 5 Millimeter x 15°, Ränder rundete
Wellen-Material: Stahl, verhärtet oder ungehärtet, Oberflächenrauigkeit ≤ Rz 2-3
Die Anwendung eines passenden Dorns der ausreichenden Kraft ist ratsam. Fettschmierung der Außenseite ist möglicherweise bei der Befestigung notwendig.
Stock-in
Kleber sollte mit der Gleitfläche nicht in Verbindung treten
