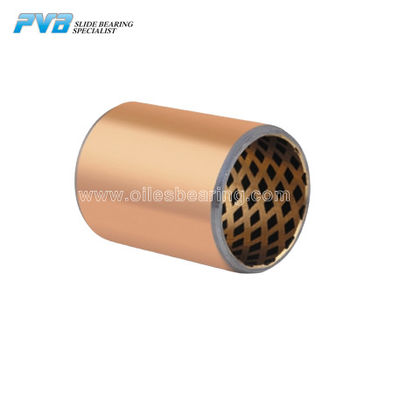

Bague bimétallique remplie par graphite en bronze en acier d'alliage du dos CuSn10Pb10

Bague bimétallique remplie par graphite en bronze arrière en acier d'alliage de PVB030G

Le graphite de PVB030G a rempli bague bimétallique acier-cuivre est fait d'acier à faible teneur en carbone, alliage en bronze fritté CuSn10Pb10 et poches d'huile remplies par graphite. Étain de baguage bimétallique graphité d'avance d'utilisation de poche d'huile en bronze en tant que couche intérieure et ajouter le lubrifiant spécial de graphite avec un matériel en acier dur fin en tant que couche externe. Avec du lubrifiant de graphite du minimum 25% à l'encart dans des poches d'huile avec sa structure distribuée de patte d'araignée, donc, elle peut augmenter son interprétation d'auto-lubrifiant.


1. Bronze d'agglomération avec le graphite-- Matériel de revêtement : CuPb10Sn10. Bonne résistance à l'usure avec le frottement inférieur et l'excellente portance. La bague bimétallique peut être usinée après l'ajustement pour obtenir la tolérance de précision. Nous pouvons également fournir les incidences PTFE ou le graphite a pulvérisé la couche sur la surface de travail pour obtenir le frottement beaucoup inférieur de début.
2. Support en métal --acier à faible teneur en carbone : donne la portance particulièrement élevée, excellente dissipation thermique.

Types bimétalliques de Gap de bague

• La bague bimétallique cylindrique standard, les rondelles de poussée et les bandes sont disponibles.
• Des incidences bimétalliques conçues spéciales sont produites à brève échéance

Caractéristiques

• Approprié pour employer sur l'endroit difficile d'huile fournissant et peut être employée sans huile
• La capacité de chargement élevée supportable et peut augmenter sa haute performance pendant la révolution de mi-vitesse
• Fonction anti-corrosive
• Haute précision par le meulage

Données techniques

Le graphite de PVB030G a rempli bague bimétallique est très utilisé pour commencer le moteur, l'embrayage, le réducteur et etc.

• Logement ØH7

• Baguage intérieur-Ø après mountingH9

• Axe tolerancef7



• Logement : Montage du biseau mn 1,5 millimètre X 15-45°

• Matériel d'axe : Rz 6,3 de ≤ d'aspérité en acier, durcie ou non trempée,



• Axe : Le biseau 5 le millimètre X 15°, bords de support a arrondi

• L'application d'un mandrin convenable de à force appropriée est recommandée. La lubrification de graisse de la surface externe peut être nécessaire en montant.
